Hệ thống SCADA nhà máy nước – Phần mềm điều khiển giám sát từ xa nhà máy nước tại Vĩnh Phúc

Trước đây, toàn bộ hệ thống xử lý nước sạch của nhà máy được quản lý theo phương thức cũ ( mô hình SCADA Offline), tất cả được đưa về phòng điều khiển trung tâm và người quản lý chỉ có thể theo dõi được tình hình hệ thống tại đó. Các điểm đo phải […]

he thong giam sat scada trung tam

Trước đây, toàn bộ hệ thống xử lý nước sạch của nhà máy được quản lý theo phương thức cũ ( mô hình SCADA Offline), tất cả được đưa về phòng điều khiển trung tâm và người quản lý chỉ có thể theo dõi được tình hình hệ thống tại đó. Các điểm đo phải thi công mất rất nhiều công đi dây, đưa dây tín hiệu về phòng điều khiển trung tâm. Tuy nhiên với giải pháp ĐIỀU KHIỂN GIÁM SÁT SCADA THÔNG QUA 3G,4G – WEB SCADA đã khắc phục những khó khăn tồn đọng của nhà máy. Hoàn toàn có thể theo dõi điều khiển giám sát hệ thống từ xa mà không cần phải đển phòng vận hành. Công việc lắp đặt các trạm bơm giếng bơm, trạm đo lưu lượng không còn khó khăn như trước nữa, các dữ liệu tại các giếng, các điểm đo được đưa về phòng điều khiển trung tâm thông qua mạng truyền thông không dây.

ĐIỀU KHIỂN GIÁM SÁT TOÀN BỘ NHÀ MÁY MỌI LÚC MỌI NƠI

Các trạng thái hoạt động của nhà máy đều được thể hiện rõ ràng trực quan, trạng thái các thiết bị, v.v.v Các thông số bao gồm: Trạng tháng đóng mở các bơm, Lưu lượng nước, Áp suất đặt và áp suất toàn hệ thống, Lưu lượng nước ở bể lắng đứng, Các thông số của bể lọc Sắt, Mn, Mức nước của hồ chứa nước.

dieu khien giam sat nha may khong day

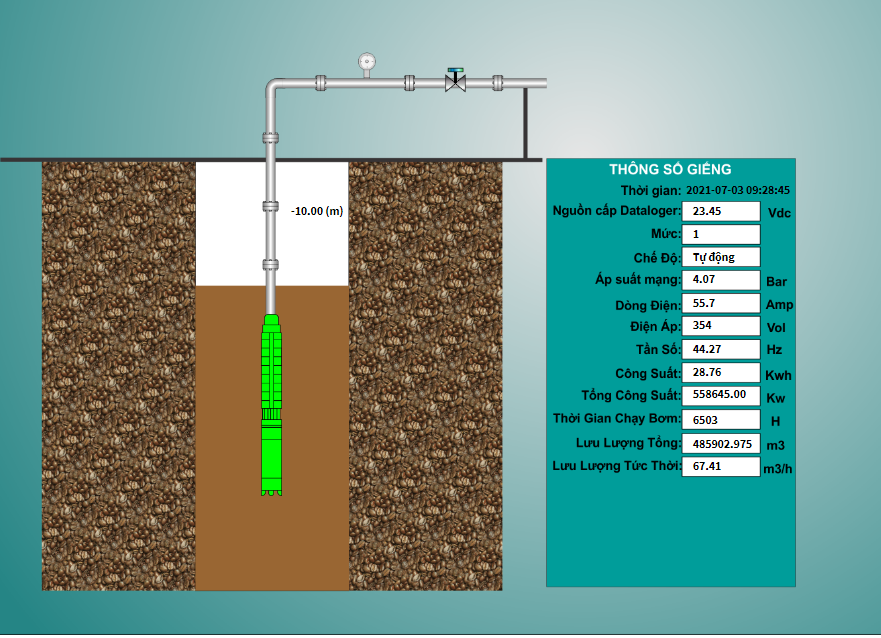

ĐIỀU KHIỂN GIÁM SÁT TẠI CÁC GIẾNG

Điều khiển giám sát các thông số tại các giếng nước được cập nhập theo thời gian thực. Các thông số giám sát: Chế độ chạy bằng tay hay tự động, Áp suất hệ thống, Dòng điện, điện áp, tần số động cơ, Công suất, Số giờ chạy, Lưu lượng tổng, Lưu lượng tức thời

Dieu khien giam sat tram bom

TÍNH NĂNG BÁO CÁO
Tính năng báo cáo có thể tùy chỉnh các báo cáo theo dạng biểu đồ các thông số như: Tần số, áp suât, công suất, dòng điện, điện áp, lưu lượng tổng, v.v..

bieu do he thong giam sat scada

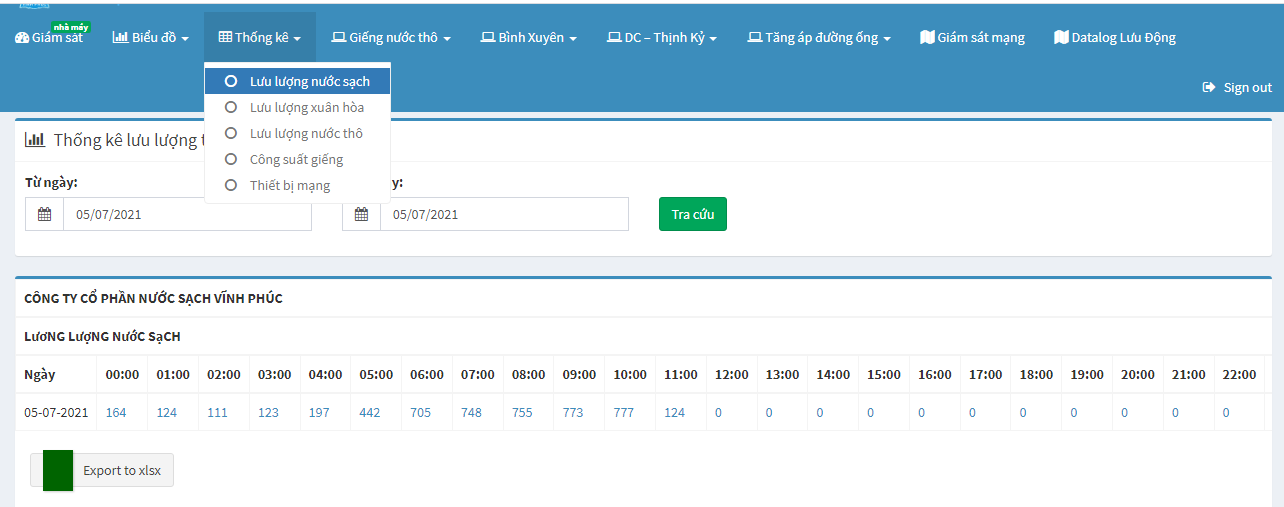

TÍNH NĂNG THỐNG KÊ

Với tính năng thống kê có thể dễ dàng xuất ra file excel các dữ liệu theo ngày tháng năm. Các dữ liệu thống kê bao gồm:

Điều khiển giám sát không dây, tạo thống kê đơn giản dễ dàng

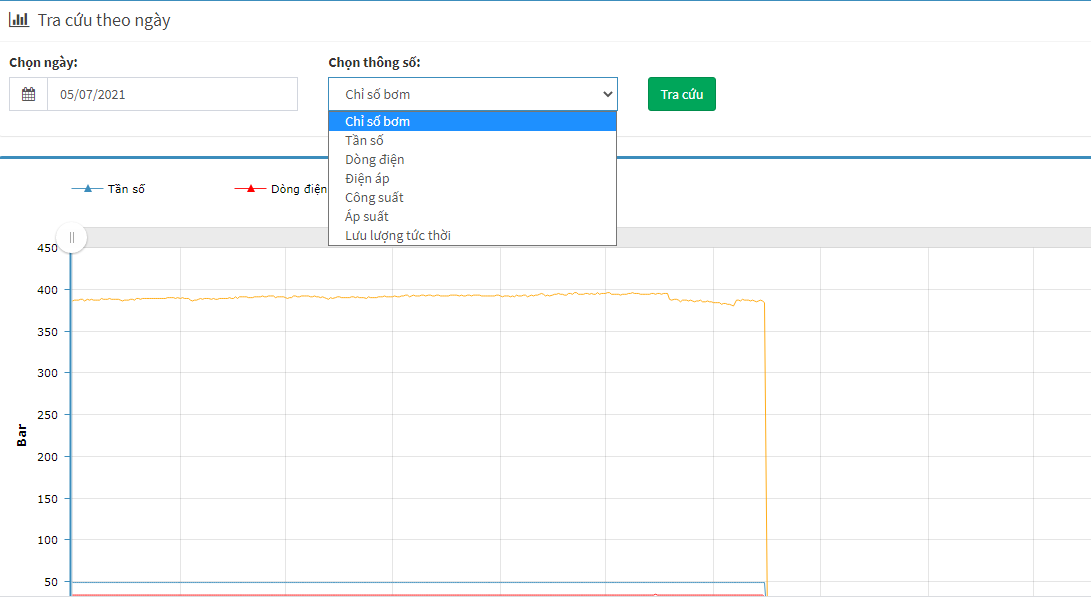

TÍNH NĂNG TẠO BIỂU ĐỒ

Với tính năng tạo biểu độ bạn có thể theo dõi sự thay đổi của các thông số một các dễ dàng. Các thông số bao gồm: Thông số bơm, lưu lượng nước sạch, lưu lượng nước thô, lưu lượng xuân hòa, áp suất, mức nước bể nước sạch, mức bể FE, mức bể Mangan,..

Scada web, tạo biểu đồ giám sát sự thay đổi các tham số trực quan

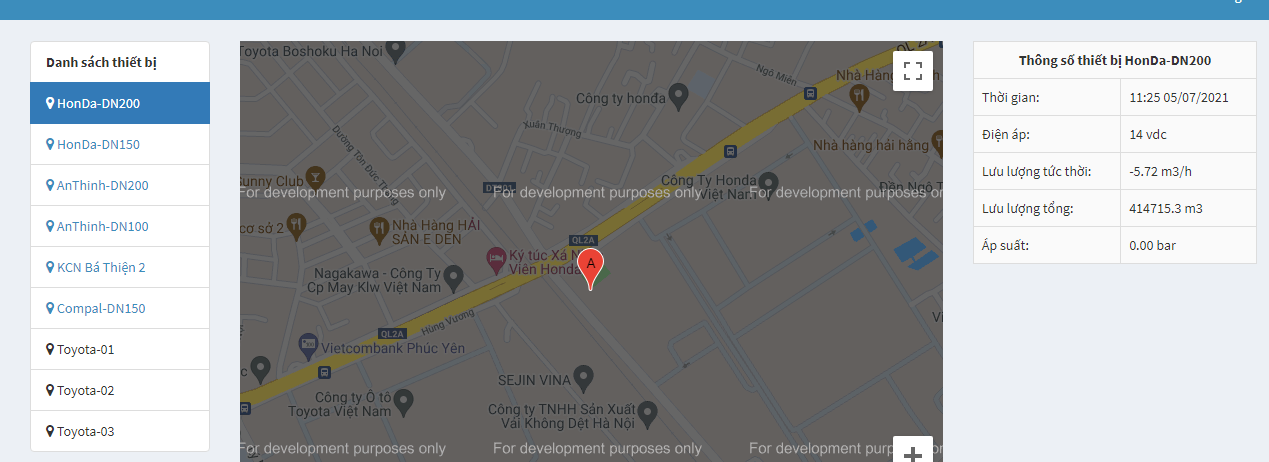

GIÁM SÁT LƯU LƯỢNG NƯỚC TOÀN MẠNG CẤP NƯỚC

Giao diện giám sát toàn bộ lưu lượng áp suất nước toàn bộ các điểm đo rất cho ích và minh bạch cho việc mua bán nước giữa các đơn bị với nhau

Điều khiển giám sát không dây tại các điểm đo khác nhau
